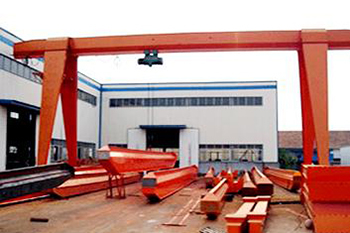

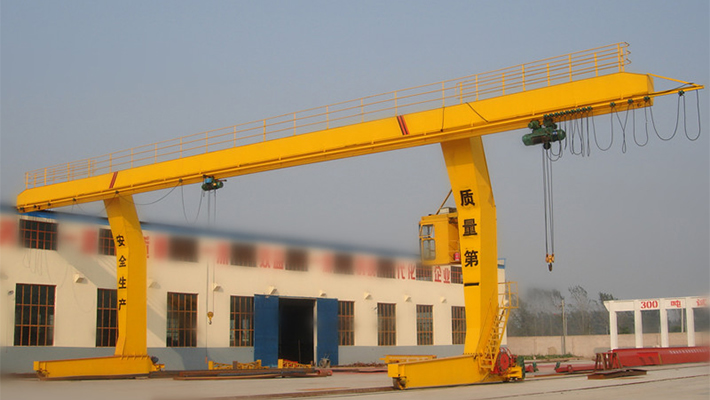

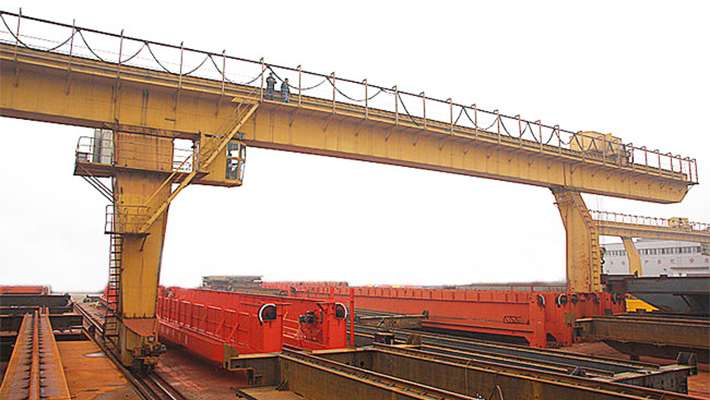

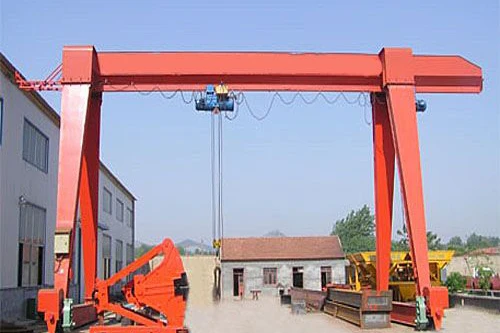

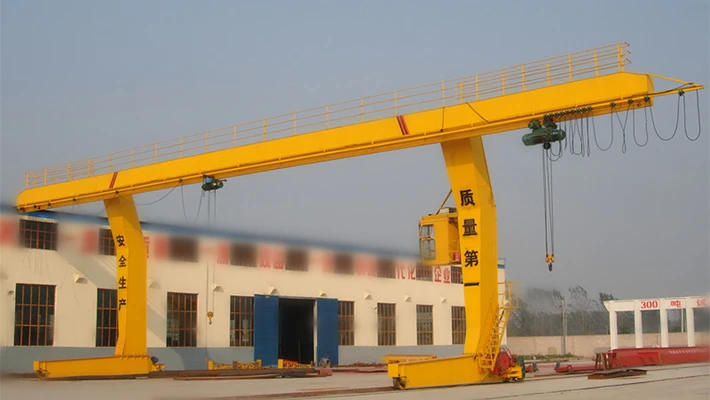

Grúa pórtico de viga simple
La grúa pórtico de viga simple está básicamente compuesta por una viga, patas, un mecanismo de translación, una carretilla elevadora y un equipo eléctrico. La viga tiene una estructura de caja soldada y el mecanismo de avance de esta grúa industrial destaca por su transmisión separada. Este equipo de elevación es perfecto para aplicaciones en interiores y en exteriores. Nuestras grúas portuarias ofrecen una capacidad de elevación de 5t, 10t, 16t, 20t y 32t, una alcance máximo de 35 m y una altura máxima de elevación de 12m. Estos equipos de elevación se utilizan principalmente en patios de almacenamiento, astilleros, plantas de acero y almacenes de grandes dimensiones.
Diseñamos estas grúas para astillero de acuerdo con los requisitos de los clientes. Nuestras grúas de pórtico disponen de dos métodos de operación: control remoto o panel de control colgante y control desde cabina. La cabina ofrece un campo de visión amplio y una gran comodidad para el operario. Cuenta con un engranaje de mando de levas o panel de control con varillaje, ventiladores eléctricos, refrigerador de aire, calentador de aire, aire acondicionado y limitador de sobrecargas. Para más información sobre nuestros equipos de elevación para astilleros, no dude en contactar con nosotros.
Otras Imágenes
| Capacidad de elevación | Gancho principal | t | 5 | 10 | 16 | 20 | 32 | ||||||||||||||||||||||||||
| Gancho auxiliar | 3.2 | 5 | 5 | ||||||||||||||||||||||||||||||
| Alcance | m | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | |||||||
| Altura de elevación | Gancho principal | 11 | 12 | 12 | 12 | 12 | |||||||||||||||||||||||||||
| Gancho auxiliar | 16 | 12 | 12 | ||||||||||||||||||||||||||||||
| Clasificación | A5 | A5 | A5 | A5 | A5 | ||||||||||||||||||||||||||||
| Velocidad | Elevación | Gancho principal | m/ min | 12.5 | 9.82 | 9.7 | 9.3 | 7.6 | |||||||||||||||||||||||||
| Gancho auxiliar | 22.25 | 19.8 | 19.8 | ||||||||||||||||||||||||||||||
| Recorrido de la grúa | 39.5 | 40.4 | 39.7 | 39.7 | 38.6 | ||||||||||||||||||||||||||||
| Recorrido del carro | 46.2 | 39.5 | 40 | 39.5 | 40 | 39.5 | 40 | 39.5 | 48.3 | 48 | 49 | 54 | |||||||||||||||||||||
| Motor | Elevación | Gancho principal | Modelo | YZR160L-6/11 | YZR200L-816 | YZR225M-8/22 | YZR250M1-8/30 | YZR280M-10/45 | |||||||||||||||||||||||||
| Gancho auxiliar | YZR160L-6/11 | YZR200L-8/15 | YZR200L-8/15 | ||||||||||||||||||||||||||||||
| Recorrido de la grúa | YZR132M1-6/2.2 | YZR132MN2-6/3.7 | YZR160M1-6/5.5 | YZR160M1-6/5.5 | YZR160M2-6/7.5 | ||||||||||||||||||||||||||||
| Recorrido del carro | YZR160M1-6/2× 5.5 | YZR160M2-6/2× 5.5 | YZR160L-6/2× 11 | YZR160M1-6/2× 7.5 | YZR160L1-6/2× 11 | YZR160M2-6/2× 7.5 | YZR160L-6/2× 11 | YZR160L-8/2× 7.5 | YZR150L-8/2× 11 | YZR200L-8/2× 15 | YZR160L-6/2× 11 | YZR200L-8/2× 15 | |||||||||||||||||||||
| Peso | Carro | t | 2.6 | 3.989 | 7.171 | 8.635 | 12.7 | ||||||||||||||||||||||||||
| Peso total | 27.901 | 30.441 | 37.615 | 44.162 | 49.491 | 38.899 | 42.658 | 45.214 | 52.312 | 58.647 | 46.819 | 49.932 | 55.058 | 66.666 | 68.308 | 50.016 | 54.773 | 60.357 | 72.772 | 76.236 | 66.760 | 68.842 | 82.45/92.547 | 85.9100 | 100.562 | ||||||||
| Presión máxima de la rueda | KN | 130.00 | 137.00 | 157.00 | 183.00 | 196.00 | 196.00 | 207.00 | 217.00 | 240.00 | 256.00 | 294.00 | 297.00 | 310.00 | 344.00 | 358.00 | 329.00 | 333.00 | 357.00 | 400.00 | 437.00 | 467.00 | 467.60 | 345 | 365 | 380 | |||||||
| Raíl de acero | 38kg/m | 43kg/m | 43kg/m | 43kg/m | |||||||||||||||||||||||||||||
| Fuente de alimentación | 3 fases AC 50HZ 380V | ||||||||||||||||||||||||||||||||
