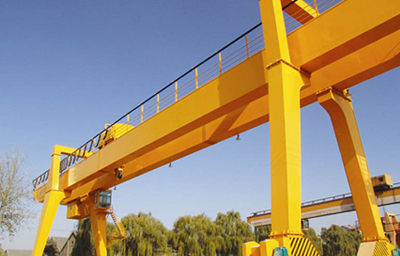

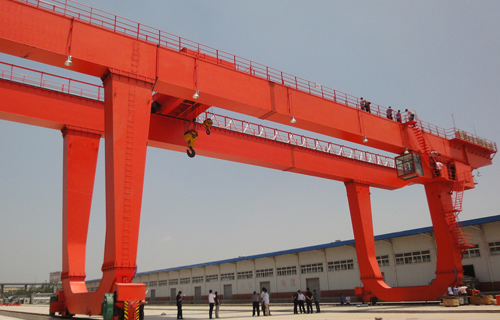

Grúa pórtico de viga doble

La grúa pórtico de viga doble se utiliza principalmente para la manipulación de materiales en almacenes, patios de almacenamiento, estaciones de carga ferroviarias, astilleros, puertos, etc. Si el cliente lo requiere, podemos instalar dispositivos de elevación especiales para trabajos de elevación especiales. Las grúas de vida doble pueden incorporar ganchos o cucharas para la manipulación de diferentes materiales.

Las grúas pórtico para astilleros están compuestas por una viga, una cabina, patas, un mecanismo de avance de la grúa, un polipasto y equipos eléctricos. Esta grúa portuaria cuenta con una viga de caja soldada que ofrece una gran rigidez y un mecanismo de avance que ofrece una gran estabilidad de movimiento.

Parámetros técnicos

1. Grúa de pórtico con gancho (capacidades 5-20t y 50-100t)

Capacidad de elevación			T	5					10					16/3.2					20/5
Clasificación				A5
Alcance			M	18	22	26	30	35	18	22	26	30	35	18	22	26	30	35	18	22	26	30	35
Altura de elevación		Gancho principal	H1(m)	10			11		10			11		10			11		10			11
		Gancho auxiliar												10.725			11.725		10.446			11.446
Velocidad	Elevación	Gancho principal	H2(m)	9.3					8.5					7.9					7.2
		Gancho auxiliar												16.7					12.6
	Recorrido de la grúa			M/ min	38.3					43.8					44.6
	Recorrido del carro				40.1			57.1		40.1			47.1		34.5			47.1		34.5
Potencia del motor				kw	40.8			51.8		41.5			52.8		80			77		84			81
Tamaño principal			H	13663			14763		13663			14763		14567			15667		14526			15626
			H3	9669	10469	10269	10200	10100	10600	10244	10044	9944	10544	10544	10203		10003		9903	10703		10503
			L1	6450	7450	8450	9450	6745	7745	8745	9745	7570	8570	9570	10570		7260		8260	9260		10260
			L2	6580	7580	8580	9580	6625	7625	8625	9625	7180	8180	9180	10180		7213		8213	9213		10213
			L3	7700	8700	9100	10700	7995	8995	9995	10995	8820	9820	10820	11820		8510		9510	10510		11510
			S1	5000	6000	7000	8000	5000	6000	7000	8000	5000	6000	7000	8000		5000		6000	7000		8000
			S2
			S3											5810	6810		7810	8810	5870	6870		7870	8870
			S4											4190	5190		6190	7190	4130	5130		6130	7130
			B	9583			10779		9583			10779		9779			11245		9779			11245
			Ba	8000			9000		8000			9000		8000			9000		8000			9000
Presión máxima de la rueda			KN	154	159	178	199	223	198	219	241	275	301	320	341	186	195	227	349	344	201	228	244
Peso total			t	44.8	46.8	54.6	63	72.9	46.9	55.8	64	78	89.7	75.9	84.8	97	117.2	131.8	76.6	86.5	97.7	119.8	134.5
Raíl de acero				43kg/m
Fuente de suministro				3 fases 50HZ 380V

Capacidad de elevación		Gancho principal	t	50		75	100
		Gancho auxiliar		10		20	20
Alcance			m	30	35	40	16
Altura de elevación		Gancho principal		Por sobre del carril: 15 Máx. 22		22	16
		Gancho auxiliar		Por sobre del carril: 15.9 Máx. 24		22	17.5
Carga				A5
Velocidad	Elevación	Gancho principal	M/ min	7.68		6.25	4.62
		Gancho auxiliar		19.8		9.28	9.28
	Recorrido de la grúa			38.6		38.9	13.1
	Recorrido del carro			42.7		38.9	17.8
Motor	Elevación	Gancho principal	Modelo	YZR315S-10/63		YZR315M-10/85	YZR315M-10/85
		Gancho auxiliar		YZR250M-8/35		YZR250M1-8/35	YZR250M1-8/35
	Recorrido de la grúa			YZR160M2-6/7.5		YZR180L-8/11	YZR160M1-6/6.3
	Recorrido del carro			YZR225M-8/22× 2		YZR160L-6/11× 4	YZR132M2-6/4× 4
Peso	Carro		t	18.3		24.99	29.81
	Peso total			135	154	232	173
Presión máxima de la rueda				38	40	56	30
Raíl de acero				QU80
Fuentes de alimentación				3 fases 50HZ 380V

2. Grúa de pórtico con cuchara (Capacidad 5-50t)

1) Capacidad 5t

Capacidad de elevación	Alcance	Carga pesada										Tamaño principal																Pala cuchara					Modelo del raíl de la grúa
		Altura de elevación	Velocidad			Motor			Peso		Presión máxima de la rueda	Ba	Bx	B	H	L1	L2	L3	H1	H2	H3	H4	H5	h	h1	S1	S2	a	L	b	m³	t/m³	43kg /m
	s		Elevación	Recorrido del carro	Recorrido de la grúa	Elevaciónw	Recorrido del carro	Recorrido de la grúa	Carro	Peso total
T	M		M/min			Modelo			t		KN	mm
5	18	Por sobre del carril 10m; Por debajo del carril 10m	37.80/37.08	49.4	46.9	YZR255M-8/22× 2	YZR160M1-6/5.5	YZR160L-6/11× 2	13.8	86	301.3	9500	2940	11388	17200	7700	9300	10680	14200	760	12977	1000	12662	4200	6500	5000	2500	1544	2340	1126	0.75	2.5-3.3
	22									96.8	346.0					9700	10300	11680			13677		13362			7000	3500	1531	2600	1152	1	2-3
	26									100	352.0																	1381	2600	1452	1.5	1-1.9
	30				34.5					121.3	222.0
	35									126.3	229.0	8000		12388	17240	11700	11800	13180		880	13277		12662			9000	5000	1181	3000	1852	3	0.8-1.0

2) Capacidad 10T

Capacidad de elevación	Alcance	Carga pesada										Tamaño principal																Pala cuchara					Modelo del raíl de la grúa
		Altura de elevación	Velocidad			Motor			Peso		Presión máxima de la rueda	Ba	Bx	B	H	L1	L2	L3	H1	H2	H3	H4	H5	h	h1	S1	S2	a	L	b	m³	t/m³	43kg /m
	s		Elevación	Recorrido del carro	Recorrido de la grúa	Elevación	Recorrido del carro	Recorrido de la grúa	Carro	Peso total
T	M		M/min			Modelo			t		KN	mm
10	18	Por sobre del carril 10m; Por debajo del carril 10m	40.92/40.92	46.9	46.9	YZR280M-10/45	YZR160M1-6/5.5	YZR160L-6/11× 2	17.7	116	366.0	9500	3190	11388	18000	7700	9300	10680	15000	760	13577	1000	13262	5000	6470	5000	2500	1502	3200	1460	2	2-3
	22				39.7					142	223.0					9700	10450	11830			13277		13062			7000	3500	1500	3520	1504	2	2.7
	26									146	227.0				18040													1252	3200	1960	3	1-2
	30				34.5					161	258.0
	35									167	266.0	8000		12388	18080	11700	11950	13180		880	12977		13262			9000	5000	1104	3700	2256	6	0.8-1.0

Nota
Tamaño de la grúa:
Ba- Alcance de las ruedas de la grúa
Bx- Alcance de las ruedas del carro
B- Ancho
H- Altura máxima
L1- Longitud del brazo izquierdo
L2- Longitud del brazo derecho
L3- Tamaño exterior de la estructura conductora
H1- Distancia entre el carril de la grúa y el carril del carro
H2- Altura del tope
H3- Distancia entre el carril de la grúa hasta la parte inferior de la viga
H4- Distancia entre el carril de la grúa hasta la parte inferior de la cuchara
H5- Distancia entre el carril del carro hasta la parte inferior de la cuchara
h- Altura máxima del carro de la cuchara
h1- Altura máxima del carro de la cuchara
S1- Tamaño del extremo
S2- Tamaño del extremo

Cuchara
a- Distancia entre el gancho y la cabina
L- Longitud después de la abertura
b- Ancho
m3- Volumen
t/m3- Peso de la unidad

3) Capacidad 10-50t

Capacidad de elevación	Alcance	Tamaño (mm)
		Lx	BQ	Bx	B	H	H1	H2	H3	H4	L1	L2	S1	S2
10	18	7000	9150	2100	11240	14438	12000	11500	--	9400	8750	8750	6500	6500
	22					14499	12050
	26		9228		12528	14738	12300				9750	9750	7500	7500
	30		8500		11990	14688	12250				10500	10500	8000	8000
16	18	7000	9500	2600	10820	14555	1200012100	10500	--	8400	8000	8000	5500	5500
	22					14655	13250				9000	9000	6500	6500
	26		8500		11980	15810	12000	12000		11000	9500	9500	7500	7500
20/10	18	7000	9500	2600	11550	14555	12100	11000	10500	9400	8000	8000	5500	5500
	22					14655	12000				9000	9000	6500	6500
	26		8500		11990	14547	12622				9500	9500	7500	7500
	30				11748	15181	12800
	35					15358	12800
30/10	22	7000	8500	2600	11748	16003	13200	12000	11500	10000	9500	9500	7000	7000
	26
36/16	26	7000	8500	2600	11042	16270	13300	12000	11500	11000	10500	10500	7500	7500
	30
50/10	32	7000	8500	3100	12918		14200	13000	12000	11260	14000	14000	11000	11000
