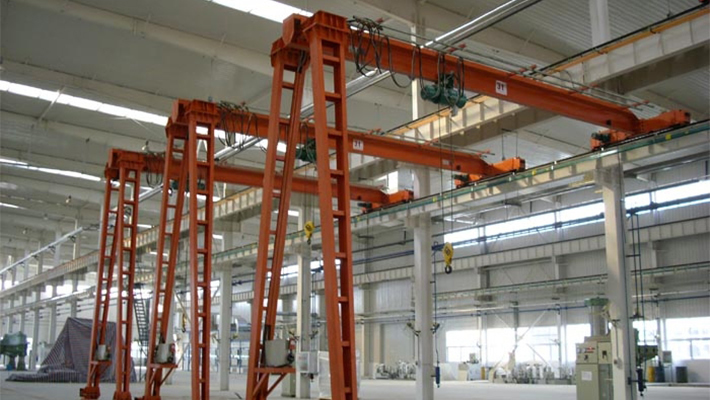

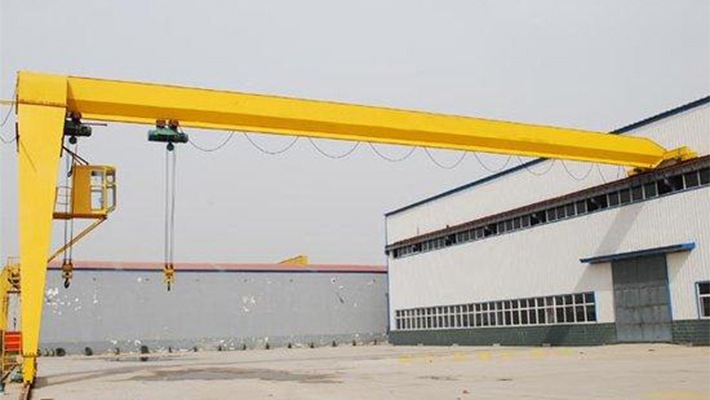

Grúa semipórtico tipo Goliat
Nuestra grúa semipórtico tipo Goliat serie BMH incorpora polipastos eléctricos y ofrece una capacidad de carga de 2-10 t y un alcance de 10-20 m. Esta grúa Goliat es la solución perfecta para lugares donde la instalación de puentes grúa no es práctica. Este equipo de elevación se utiliza principalmente para manipular materiales en almacenes o espacios exteriores.
Esta grúa industrial ofrece dos métodos de operación: la cabina y el control remoto o panel de control colgante. Este equipo de elevación maximiza el uso del espacio. Cuenta con un extremo con ruedas que se desplaza por el suelo y otro extremo que se desplaza por encima de la viga montada en la pared.
Parámetros técnicos de la grúa semipórtico tipo Goliat| Capacidad de elevación | t | 2 | 5 | 10 | |||||||||||
| Alcance | m | 10 | 12 | 16 | 20 | 10 | 12 | 16 | 20 | 10 | 12 | 16 | 20 | ||
| Altura de elevación | m | 6 | 6/9 | 9 | |||||||||||
| Mecanismo de traslación | Velocidad | Panel de control colgante/control remoto | M/min | 20 | 20 | 20 | |||||||||
| Control desde cabina | 20 | 30 | 20 | 30 | 30 | 40 | |||||||||
| Motor | Panel de control colgante/control remoto | ZDY(D)21-4/0.8× 2 | ZDY(D)22-4/1.5× 2 | ZDY(D)21-4/0.8× 2 | YZR132M1-6/2.5× 2 | YZR132M1-6/2.5× 2 | YZR132M2-6/4× 2 | ||||||||
| Control desde cabina | ZDR100-4(D)1.5 × 2 | ZDR100-4(D)1.5× 2 | |||||||||||||
| Reductor | LD | LD | ZSC400 | ZSC400 | |||||||||||
| Diámetro de la rueda | mm | Φ270 | Φ270 | Φ 40 0 | Φ 40 0 | ||||||||||
| Polipasto eléctrico | Modelo | CD1 | MD1 | CD1 | MD1 | CD1 | MD1 | ||||||||
| Velocidad del polipasto | M/min | 8 | 0.8/8 | 8 | 0.8/8 | 7 | 0.7/7 | ||||||||
| Velocidad de avance | M/min | 20 | 20 | 20 | |||||||||||
| Motor | Elevación | ZD131-4/3 | ZDS0.4/3 | ZD 41 -4/ 7.5 | ZDS0. 8 / 7.5 | ZDS 51-4/13 | ZDS 1.5/13 | ||||||||
| Avance | ZDY12-4/0.4 | ZDY 21 -4/0. 8 | ZDY 21 - 4/ 0. 8× 2 | ||||||||||||
| Clasificación | A5 | A5 | A5 | ||||||||||||
| Raíl de acero | P24 | P24 | P24 | ||||||||||||
| Fuente de alimentación | 3-Phase 380V 50HZ | 3-Phase 380V 50HZ | 3-Phase 380V 50HZ | ||||||||||||
| Peso de la grúa | Panel de control colgante/control remoto | t | 3300 | 4600 | 7600 | 11600 | 5000/7800 | 6600/8800 | 13200/15700 | 17500/21500 | 12500 | 15600 | 19000 | 23000 | |
| Control desde cabina | t | 3800 | 5100 | 8100 | 12100 | 6100/8300 | 7100/9300 | 13700/16200 | 18000/22000 | 13200 | 16200 | 19700 | 23700 | ||
| Presión máxima de la rueda | KN | 14 | 19 | 27 | 35 | 37/44 | 43/50 | 46/53 | 78 | 85 | 94 | 103 | |||
| Tamaño | H1 | 840 | 1129 | 1350 | |||||||||||
| H2 | 55 | 595 | 700 | 900 | 720 | 800 | 900 | 1100 | 900 | 1000 | 1200 | 1250 | |||
| B | 4010 | 4100/5170 | 4840/5890 | 6100 | |||||||||||
| B1 | 3810 | 3910/4970 | 3890/4930 | 5130 | |||||||||||
| B2 | 1500 | 1500 | 1500 | 1600 | |||||||||||
| B3 | 2000 | 2000 | 2000 | 2500 | |||||||||||
