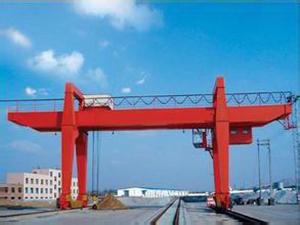

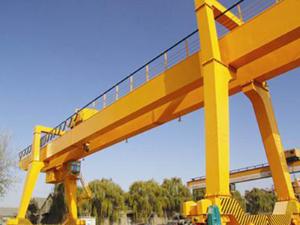

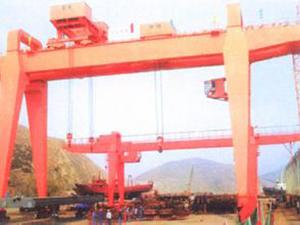

Grúa pórtico electromagnética

Esta grúa pórtico cuenta con un dispositivo electromagnético para manipular metales ferrosos magnéticos y materiales como acero, arrabio y chatarra de hierro o acero en exteriores y plantas metalúrgicas. Nuestras grúas electromagnéticas están compuestas por una viga de caja, un mecanismo de traslación, un carro, equipos eléctricos y un dispositivo electromagnético. Esta grúa industrial ofrece una capacidad de elevación de 30t y una altura de elevación máxima de 12 m. Nuestra grúa pórtico electromagnética cuenta con equipos a prueba de lluvia para aplicaciones en exteriores.
Parámetros técnicos de la grúa electromagnética
Ítem/mecanismo Mecanismo de elevación Ítem/mecanismo Mecanismo de traslación
Polipasto principal Carro Recorrido de la grúa
Capacidad t 30 Calibre de raíl mm 2500 30,000
Velocidad del polipasto M/min 12.2 Velocidad M/min 43 36.3
Altura máxima de elevación m 12 Base de las ruedas mm 3150 9700
Suministro eléctrico 3-Phase AC 50Hz 380V
Cable de acero Estructura 6W (19) -215-1551 Carrera del tope mm 60 150
Ramales 8 Raíl de acero 38kg /m QUB0
Fuerza de torsión KN 40.8 Diámetro de la rueda mm Φ 400 Φ 800
Diámetro de la bobina mm Φ 650 Presión máxima de la rueda KN 112.2 380
Motor Modelo YZR315S-8 Motor Modelo YZR160M1-6 YZR200L-8
Potencia kw 75 Potencia kw 5.5 2× 15
Velocidad R/min 732 Velocidad R/min 935 708
Reductor Modelo ZQ-850-III-3CA Reductor Modelo ZSC-600-V-1 ZSC(A)800
Relación de transmisión i 31.5 Relación de transmisión i 27.3 48.9
Freno Modelo YWZ500/125 Freno Modelo YWZ200/25 YWZ300/45
Torsión N.n 2650 Torsión N.n 200 2× 630
Modelo del impulsor YT-125Z/10 Modelo del impulsor YT-25Z/4 YT-45Z/5
Interruptor limitador Contrapeso LX10-31 Interruptor limitador LX10-11
Rotación LX7-1
