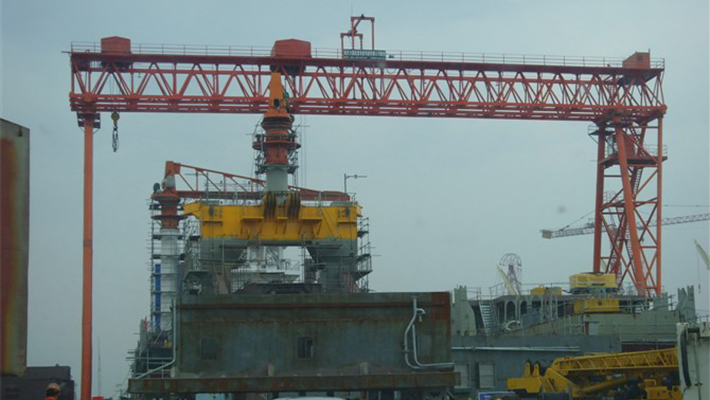

Grúa Goliat para astillero naval
La grúa Goliat para astillero naval se utiliza principalmente para levantar y desplazar materiales pesados, como placas, secciones y barras de acero desde el suelo hasta la plataforma de construcción de barcos. Esta grúa pórtico es una de las más utilizadas para la construcción naval ya que ofrece una gran velocidad de desplazamiento de material. Zhonggong es un fabricante de grúas pórtico con una gran reputación en la industria. Ofrecemos grúas portuarias de diferentes capacidades y alturas de elevación.

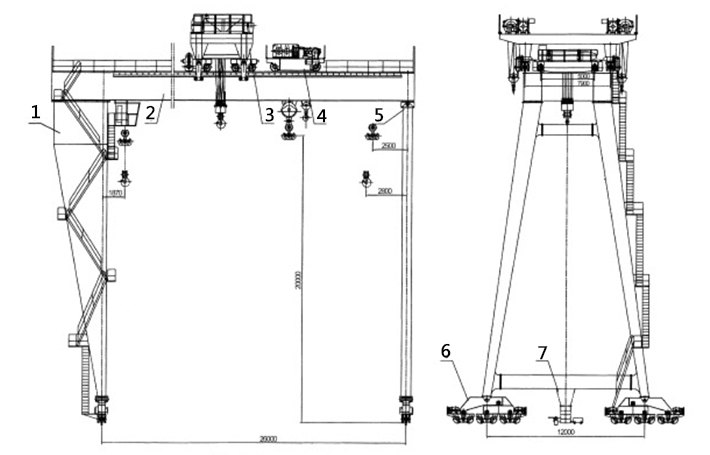

1. Pata rígida.
2. Viga.
3. Carro superior.

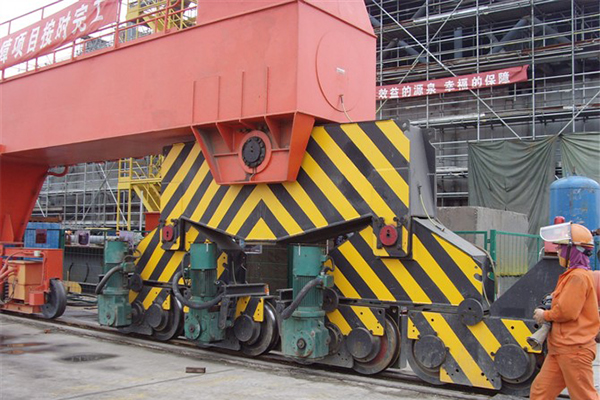

4. Carro inferior.
5. Pata flexible.
6. Recorrido de la grúa mecanismo.
7. Dispositivo de sujeción de raíles eléctrico y dispositivo de sujeción.
| Mecanismo | Mecanismo de elevación | ||||
| Carro superior | Carro inferior (gancho principal) | Carro inferior (gancho auxiliar) | |||
| Capacidad de elevación | t | 2× 75 | 150 | 20 | |
| Velocidad de elevación | M/min | 0.26-2.6 | 0.15-1.45 | 0.57-5.7 | |
| Carga | M5 | M5 | M5 | ||
| Altura de elevación | m | 20 | 20 | 20 | |
| Motor | Modelo | YZB250M1-8 | YZB280s1-8 | YZB225m-8 | |
| Potencia | kw | 30× 2 | 45 | 22 | |
| Velocidad | r/min | 720 | 720 | 708 | |
| Cable de acero | Diámetro | mm | Φ 30 | Φ 32.5 | Φ 17.5 |
| Cantidad / ramales | 10/5 | 16/8 | 8/4 | ||
| Bobina de cable de acero | mm | Φ 800× 3400 | Φ 1150× 4200 | Φ 500× 2000 | |
| Diámetro de la polea fija | mm | Φ 800 | Φ 1150 | Φ 500 | |
| Reductor | Modelo | ZQ-1000+250-14L4 | QJRS-800T-2238 | ZQ-650-3CA-4857 | |
| Freno | Modelo | YWZ500/125 | 2-YWZ500/125 | YWZ300/90 | |
| Suministro eléctrico | 3 fases AC 380V 50HZ | ||||
| Mecanismo | Mecanismo de elevación | ||||
| Carro superior | Carro inferior | Recorrido de la grúa | |||
| Calibre de raíl | mm | 7900 | 5000 | 26000 | |
| Velocidad | M/min | 1.27-12.7 | 1-10 | 1.4-14 | |
| Carga | M5 | M5 | M5 | ||
| Carrera del tope | mm | 140 | 140 | 200 | |
| Motor | Modelo | YZB132M2-6 | YZB132M2-6 | YZB132M2-6 | |
| Potencia | km | 2× 3 | 2× 3 | 2× 3 | |
| Velocidad | r/min | 900 | 900 | 935 | |
| Ruedas | mm | 8- Φ 600 | 4- Φ 600 | 24- Φ 700 | |
| Reductor | Modelo | ZSC750-133.87 | TSC16-160 | ZQ500-48.57 | |
| Freno | Modelo | YWZ200/25 | Tres en uno | YWZ200/25 | |
| Raíl de acero | QU100 | QU100 | QU120 (recomendado) | ||
