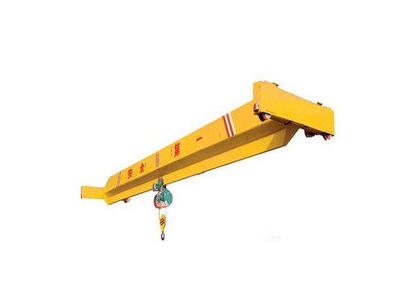

Puente grúa manual

SXL de viga simple
Este puente grúa manual se utiliza en almacenes, talleres y fábricas donde no hay suministro eléctrico, el material no es pesado y la eficiencia y velocidad no son importantes. Zhonggong le ofrece grúas manuales con una capacidad de elevación de 0.5t, 1t, 2t y 3t, un alcance de 2-12 m y una altura de elevación de 12 m.

Nuestra grúa puente manual está compuesta por una viga, un carro monorraíl manual y un polipasto manual. Diseñamos los equipos de elevación de acuerdo con sus requisitos. Por lo que concierne a las grúas de tonelaje específico, personalizamos el alcance y la capacidad de carga de acuerdo con los requisitos de los clientes. La viga y los carros de traslación de esta grúa manual están fijados con tornillos, lo que garantiza la estabilidad.

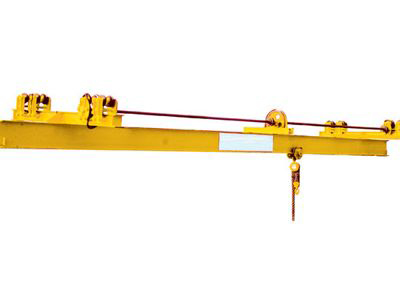

Este modelo de grúa puede ser de tipo colgante o de tipo puente. Gracias a la estructura simple, facilidad de operación y bajo precio, este equipo de manipulación de materiales tiene una gran aceptación en diferentes industrias.

Especificaciones de la grúa puente manual
Capacidad de elevación (t) 0.5 1 2 3
Alcance (m) 3~5 5.5~8 9~10 11~12 3~5 5.5~8 9~10 11~12 3~5 6~8 9~10 11~12 3~5 6~8 9~10 11~12
Altura de elevación (m) 2.5~12 2.5~12 3~12 3~12
Raíl I20a~I30c I20a~I30c I24a~I36c I24a~I36c
Carro SDX-3.WA1/2 SDX-3.WA1 SDX-3.WA2 SDX-3.WA3
Polipasto HS1/2 HS1 HS2 HS3
Parámetros técnicos
Capacidad de elevación (t) Alcance (m) Total peso (t) Presión máxima de la rueda (kn) Tamaño principal Fuerza de tracción
H K M A B L1 Polipasto Grúa Carro
0.5 3 0.451 198 525 1000 1516 746 805 1000 19.5 6 3
3.5 0.466 200
4 0.478 201
4.5 0.49 202
5 0.501 204
5.5 0.602 220 555 1200 1716 800 1005 1200
6 0.642 221
7 0.678 226
8 0.714 232
9 0.872 254 605 1500 2016 820 1205 1400
10 0.913 259
11 1.078 276 635 1700 2216 850
12 1.127 281
1 3 0.47 340 545 1000 1516 516 532 1000 21 9 5
3.5 0.5 350
4 0.514 352
4.5 0.527 354
5 0.541 355
5.5 0.677 373 605 1200 1726 1150 560 800
6 0.698 375
7 0.74 385
8 0.78 386
9 1.012 403 665 1500 2016 903 1252 1400
10 1-063 421
11 1.393 480 745 1700 2216 1000
12 1.551 490
2 3 0.567 641 585 1200 1726 1150 560 800 32.5 12 11
3.5 0.586 644
4 0.605 646
4.5 0.622 648
5 0.639 550
5.5 0.824 676 665 1500 2005 1327 760 1000
6 0.860 680
7 0.902 685
8 0.954 690
9 1.186 721 745 1700 2226 1305 960 1200
10 1.25 726
11 1.605 888 780 1700 2406 1345
12 1.674 890
3 3 0.831 490 566 1200 2126 1284 340 600 34.5 15 13
3.5 0.864 492
4 0.884 494
4.5 0.901 496
5 0.928 498
5.5 1.244 558 706 1500 2426 1422 540 800
6 1.279 560
7 1.347 564
8 1.416 566
9 1.637 623 746 1700 2626 1460 740 1000
10 1.712 630
11 1.966 642 796 1506
12 2.047 650
