Polipasto eléctrico

HC
El polipasto eléctrico HC es un equipo de elevación que ofrece una gran capacidad de carga. Este polipasto industrial cuenta con un cable de 26 mm y puede soportar cargas de 16t a 32 t. La altura de elevación puede ser de hasta 48 m. Este polipasto de cable destaca por su estructura altamente resistente, lo que es perfecto para trabajos que requieren arranques frecuentes. Su diseño compacto hace que este sistema de manipulación de materiales pueda utilizarse en espacios reducidos. Nuestro aparejo eléctrico es perfecto para el uso en puentes grúa de doble viga y sirve como polipasto de cadena fijo o equipo de tracción.
Parámetros técnicos del polipasto de cable
Modelo HC162 HC164 HC164
Capacidad de elevación (t) 16 20 32
Altura de elevación (m) 12 16 24 32 36 42 48 9 12 18 24 9 12 16 20 24
Velocidad de elevación 6(0.6-6) 3.3(0.33-3.3) 3(0.3-3)
Velocidad de avance (m/min) 18 14 16
Cable Diámetro 26 21.5 26
Estructura 6× 37+1 6× 37+1 6× 37+1
Recorrido 50a -63e 56a -63e Superior a 63a
Radio de curvatura mínimo (m) 3 3.5 4 5 6 7 8 3 4 5.5 7.5 3.5 4.5 5.8 7.2 8.7
Motor de elevación Modelo ZDX62-6(ZDS1) ZD152-4(ZDS1) ZDX62-6(ZDS1)
Potencia 18.5(2.2/18.5) 18.5(2.2/18.5) 18.5(2.2/18.5)
Velocidad 960 1400 960
Corriente 43 42 43
Motor de impulsión Modelo ZDY21-4 ZDY(D)22-4 2ZDY(D)22-4
Potencia 0.8× 2 1.5× 2 1.5× 2
Velocidad 1380 1380 1380
Corriente 2.4 4.3 4.3
Cantidad de conexiones (n/hr) 120
Grado de clasificación Intermedio PC=25%
Suministro eléctrico 3 fases AC380V 50HZ
Tamaño básico L 1666 1811 2106 2391 2546 2766 1986 1875 2108 2574 2040 1913 2127 2412 2697 1982
L1 810 955 1250 1535 1690 1910 2130 1004 1237 1703 2169 1056 1270 1555 1840 2125
L2 306 402 396
L3 685 830 1125 1410 1565 1785 2005 858 1091 1557 2023 916 1130 1415 1700 1985
L4 600 600 600
B 505 650 945 1230 1385 1605 1825 604 837 1303 1769 656 870 1155 1440 1725
H 2600(1300) 2500(1300) 2500(1500)
d 25
Peso muerto ±10% En movimiento 2100 2200 2400 2550 2650 2800 2900 2450 2620 2800 3250 2885 2950 3270 4395 3700
Fijo 1700 1800 2000 2150 2225 2400 2500 1750 1920 2100 2550 2115 2170 2475 2690 2880

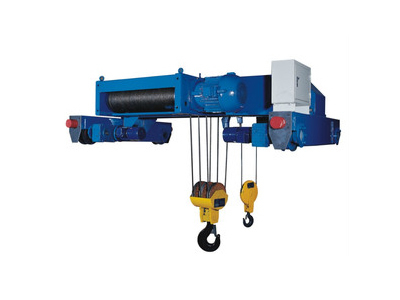

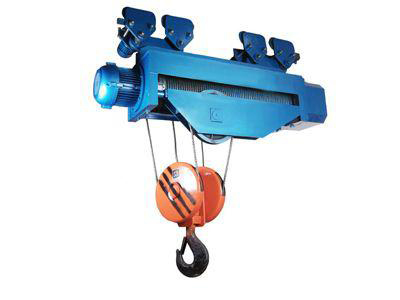

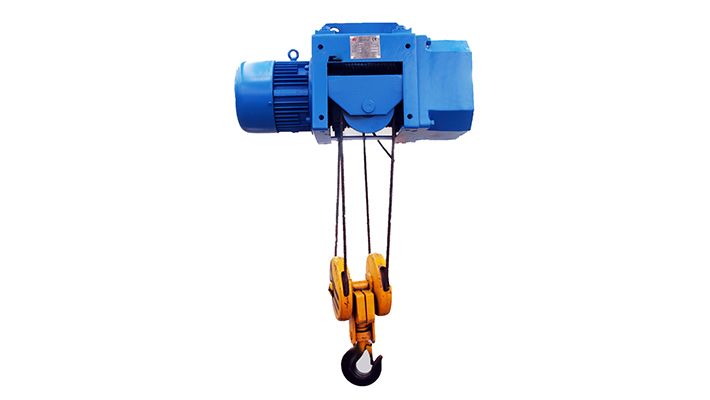

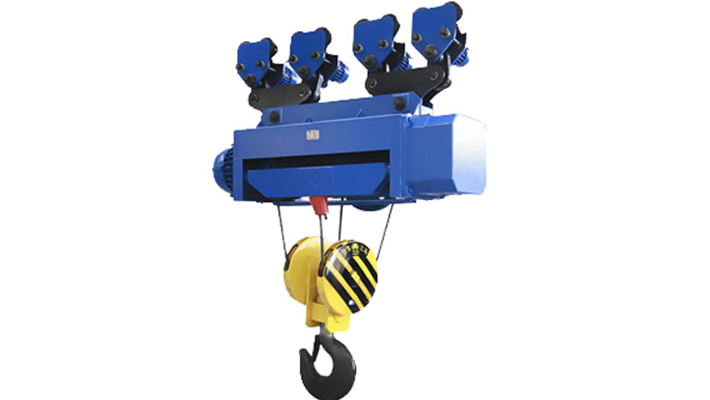

Other Images
