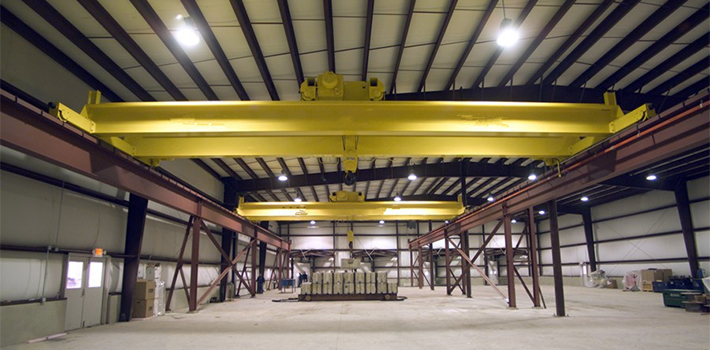

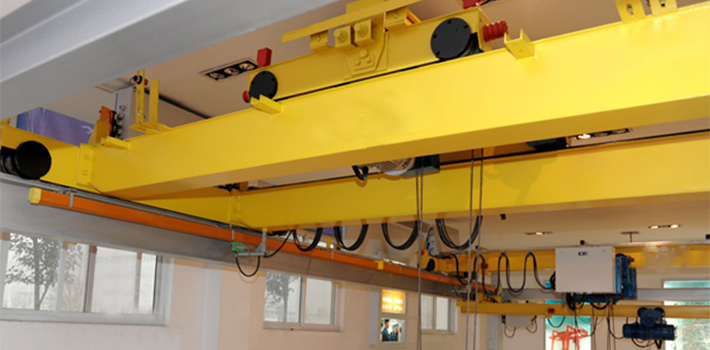

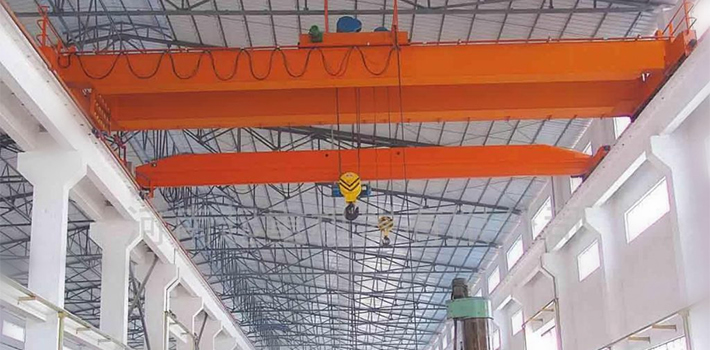

Puente grúa con polipasto eléctrico
LH El puente grúa con polipasto eléctrico LH es una grúa versátil que ofrece una gran variedad de ventajas. Los puentes grúa, también conocidos como grúas viajeras, se utilizan principalmente en talleres de mecanizado, plantas metalúrgicas, almacenes, patios de mercancías, centrales eléctricas y otras instalaciones donde se llevan a cabo procesos de manipulación de materiales, mantenimiento y montaje. Además, es el equipo de elevación perfecto para fábricas de tejidos ligeros e industria alimentaria. El entorno de trabajo de este equipo de manipulación de materiales es de -25℃~40℃. No utilice este equipo de elevación en entornos inflamables, explosivos o corrosivos.
Esta grúa industrial cuenta con polipastos eléctricos y ofrece una capacidad de carga de 5-32t, una altura de elevación de 6-30m y un alcance máximo de hasta 25,2m. Ofrecemos dos métodos de control: el control remoto o panel de control colgante y el control desde cabina. La cabina puede ser de tipo abierto o cerrado.
Parámetros técnicos de la grúa con polipasto eléctrico| Capacidad de elevación máxima | T | 5 | 10/3 | 16/2 | 20/3 | 32/10 | ||||||||||||||||||||||||||||||||
| Métodos de control | Control remoto/panel de control colgante, cabina | Control remoto/panel de control colgante, cabina | Control remoto/panel de control colgante, cabina | Remote/panel de control colgante control, cabina | Control remoto/panel de control colgante, cabina | |||||||||||||||||||||||||||||||||
| Velocidad | Gancho principal | M/ min | 8 (0.8,8) | 7 (0.7/7) | 3.5 (0.35/3.5) | 3.5 (0.35/3.5) | 3 (0.3/3) | |||||||||||||||||||||||||||||||
| Gancho secundario | 8 (0.8,8) | 8 (0.8,8) | 8 (0.8,8) | 7 (0.7/7) | ||||||||||||||||||||||||||||||||||
| Carretilla elevadora | 20 | 20 | 20 | 20 | 20 | |||||||||||||||||||||||||||||||||
| Carro de traslación | Suelo | 20,30 | 20,30 | 20,30 | 20,30 | 20,30 | ||||||||||||||||||||||||||||||||
| Cabina | 30,45 | 30,45 | 30,45 | 30,45 | 30,40 | |||||||||||||||||||||||||||||||||
| Motor | Gancho principal | kw | ZD141-4 (ZDS0.9/7.5) | ZD154-4/13(zds1.5/13) | ZD51-4/13(ZDS1.5/13) | ZD52-4/18.5 | ZDX61-6/18.5 ZDS2-2/18.5 | |||||||||||||||||||||||||||||||
| Gancho secundario | ZD141-4 ( ZDS0.9/7.5 ) | ZD132-4/4.5(ZDS0.4/4.5) | ZDS32-4/4.5(ZDS0.4/4.5) | ZD41-4/7.5(ZDS0.8/7.5) | ZD51-4/13(ZDS1.5/13) | |||||||||||||||||||||||||||||||||
| Carretilla elevadora | ZDY(D)21-4/0.8× 2 | ZDY(D)21-4/0.8× 2 | ZDY(D)22-4/1.5× 2 | ZDY(D)22.4/1.5× 2 | ZDY31S-4/2.2× 2 | |||||||||||||||||||||||||||||||||
| Carro de traslación | Suelo | ZDY(D)21-4/0.8× 2 | ZDR1160-4(D)/1.5× 2 | ZDY(D)22-4/1.5× 2 | ZDY (D) 22-4/1.5 × 2 | ZDYS31S-4/2.2× 2 | ZDY22-4/1.5× 2 | ZDY31S-4/2.2× 2 | ZDY31S-4/2.2× 2 ZDY31-4/3× 2 | |||||||||||||||||||||||||||||
| Cabina | ZDY(D)22-4/1.5× 2 | ZDR1121-4/2.1× 2 | ZDR100-4 (D) 1.5 × 2 | ZDR112L-42.1× 2 | ZDR112L-4/2.1× 2 | ZDR1121-4/3× 2 | ZDS112L-4/3× 2 | ZDR112L-4/3.0× 2 ZDR125-4/4.6× 2 | ||||||||||||||||||||||||||||||
| Polipasto eléctrico | CD/MD | CD/MD | CD/MD | CD/MD | WH164; CD/MD | |||||||||||||||||||||||||||||||||
| Altura de elevación | m | 6,9,12,18,24,30 | 6,9,12,18,24,30 | 6,9,12,18,24,30 | 6,9,12,18,24,30 | 6,9,12,18,24,30 | ||||||||||||||||||||||||||||||||
| Clasificación | A3-A5 | A3-A5 | A3-A5 | A3-A5 | A3-A5 | |||||||||||||||||||||||||||||||||
| Fuente de alimentación | 3 fases , AC, 50HZ, 380V | 3 fases , AC, 50HZ, 380V | 3 fases , AC, 50HZ, 380V | 3 fases , AC, 50HZ, 380V | 3 fases , AC, 50HZ, 380V | |||||||||||||||||||||||||||||||||
| Carrilera | 38KG /M | 38KG /M | 38KG /M | 38KG /M | 38KG /M | |||||||||||||||||||||||||||||||||
| Alcance | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | ||
| Presión máxima de la rueda | KN | 39 | 43 | 48 | 53 | 59 | 62 | 71 | 45 | 72 | 77 | 80 | 88 | 97 | 102 | 95 | 102 | 110 | 119 | 127 | 134 | 141 | 118 | 129 | 135 | 148 | 156 | 164 | 169 | 167 | 184 | 196 | 206 | 215 | 224 | 233 | ||
| Carga muerta | Panel de control colgante | kg | 5230 | 6400 | 7450 | 8600 | 10560 | 12350 | 14850 | 6240 | 7600 | 8850 | 1120 | 14100 | 16400 | 1140 | 7970 | 8610 | 9990 | 1280 | 15300 | 17540 | 20800 | 10500 | 11500 | 13640 | 15980 | 17700 | 20300 | 22920 | 12530 | 14660 | 16360 | 18870 | 21650 | 24260 | 27060 | |
| Cabina | 5730 | 6400 | 7450 | 8600 | 10560 | 12350 | 15550 | 6740 | 8300 | 9550 | 11900 | 14800 | 17100 | 19810 | 8670 | 9210 | 10690 | 13500 | 16000 | 18240 | 20780 | 11200 | 12200 | 14340 | 16680 | 18400 | 21000 | 23620 | 13340 | 15560 | 17260 | 19770 | 22550 | 25160 | 27960 | |||
| Tamaño | B | mm | 3200-3900 | 3700-4200 | 5200 | 3500-5696 | 3500-5696 | 2750-4500 | 5070-5960 5572-6222 | |||||||||||||||||||||||||||||
| W | 2700-3100 | 3200-3600 | 3800 | 3000-4200 | 2000-4200 | 2310-2750 | 3600-4500 | |||||||||||||||||||||||||||||||
| We | 1200-1500 | 2000-2400 | 2000-2400 | 2340-2750 | 2200-2900 | |||||||||||||||||||||||||||||||||
| K | 1400-1800 | 1600-2250 | 1600-2250 | 1600-2500 | 1600-2500 | |||||||||||||||||||||||||||||||||
| H | 1350 | 1550 | 1450 | 1650 | 1450 | 1650 | 1700 | 1900 | ||||||||||||||||||||||||||||||
| H1 | 75 | 765 | 75 | 765 | 75 | 745 | 765 | 765 | ||||||||||||||||||||||||||||||
| H2 | 165 | 265 | 345 | 465 | 270 | 145 | 265 | 315 | 415 | 320 | 420 | 520 | 265 | 365 | 465 | 370 | 470 | 570 | 670 | 170 | 270 | 370 | 520 | 620 | 170 | 270 | 370 | 470 | 570 | 670 | 770 | |||||||
| H3 | 2390 | 2490 | 2590 | 2600 | 2300 | 1390 | 2490 | 2540 | 2640 | 2545 | 2645 | 2745 | 2490 | 2590 | 2690 | 2595 | 2695 | 2795 | 2895 | 2395 | 2495 | 2595 | 2745 | 2845 | 2395 | 2495 | 2595 | 2695 | 2795 | 2895 | 2995 | |||||||
| H4 | 385 | 540 | 365 | 565 | 560 | 310 | 350 | 700 | ||||||||||||||||||||||||||||||
| b | 120 | 220 | 120 | 230 | 120 | 230 | 230 | 230 | ||||||||||||||||||||||||||||||
| S1 | 1200 | 1200 | 1250 | 900 | 1240 | 900 | 1100 | 1100 | ||||||||||||||||||||||||||||||
| S2 | 1290 | 1200 | 1400 | 120 | 1450 | 1200 | 1100 | 1600 | ||||||||||||||||||||||||||||||
